چیلر مدولار 18.5 تن گرین سری H

چیلر مدولار 18.5 تن گرین سری H

چیلر مدولار 18.5 تن گرین سری H، یک چیلر با کیفیتِ هوا خنک است. ظرفیت سرمایشی این چیلر 65 kW یا 221000 Btu/hr است. این ظرفیت سرمایشی پاسخگوی نیاز ساختمانی با بیش از 600 مترمربع فضای اشغال شده توسط افراد، در یک آب و هوای معتدل (مثل تهران) است. این امکان وجود دارد که تا ۱۶ چیلر را برای دستیابی به ظرفیت های بالاتر بصورت مدولار در کنار هم قرار داد. در این حالت یک چیلر نقش چیلر اصلی و تا ۱۵ چیلر نقش چیلرهای کمکی را بازی می کنند. سیستم کنترل و پشتیبانی قوی این چیلر به گونه ای است که در صورت بروز ایراد در چیلر اصلی سایر چیلرها به کار خود ادامه می دهند و یکی دیگر از چیلرها نقش چیلر اصلی را بعهده می گیرد و در نتیجه خللی در سیستم تهویه مطبوع به وجود نمی آید.

محاسبه دقیق بار سرمایشی یک ساختمان یا به زبانی ساده‌تر ظرفیت حرارتی لازم برای خنک نگه داشتن یک ساختمان، کاری تخصصی است و به عوامل زیادی مثل موقعت قرار گیری ساختمان، نوع مصالح، نوع پنجره‌ها و ابعاد آن ها وابسته است. اما تخمین‌های بالا تا حد زیادی راهگشا هستند.

چیلر چیست؟

در اوقاتی از سال، در بسیاری از موارد نیاز به استفاده یک سیستم خنک کننده وجود دارد. زمانی که دمای هوای بیرون از ساختمان بیش از 40 درجه سانتی‌گراد است، یک سیستم سرمایش مناسب می‌تواند دمای اتاق را در حد آسایش افراد نگاه دارد. اگر سرمایش ساختمان با استفاده از حرکت آب سرد تامین شود، به آن یک سیستم سرمایش آبی یا chilled water system گفته می‌شود. این سیستم برای ساختمان‌هایی با مساحت متوسط تا بسیار بزرگ مناسب است. چیلر مدولار 18.5 تن گرین سری H مهم ترین قسمت این سیستم است. وقتی که آب خنک با حرکت از میان فن کویل‌ها، حرارت فضاهای مورد نظر را جذب کرد، گرم شده و باید دوباره خنک شود. چیلر وسیله‌ای است که این کار را برای شما انجام می‌دهد.

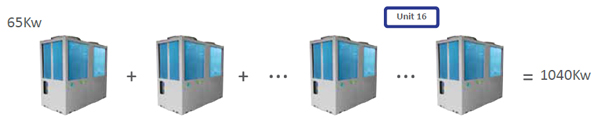

قابلیت اتصال تا ۱۶ چیلر برای دستیابی به ظرفیت های بالاتر

وجود دو مدار تبرید در یک سیستم

چیلر مدولار 18.5 تن گرین سری H دو مدار تبرید جداگانه دارد، اگر در یک مدار خللی ایجاد شود مدار دیگر بدون مشکل به عملکرد خود ادامه می دهد. همچنین اگر بار سرمایشی کم باشد استفاده از یک مدار کفایت می کند و این امر راندمان چیلر را افزایش می دهد.

طراحی کوچک و فشرده

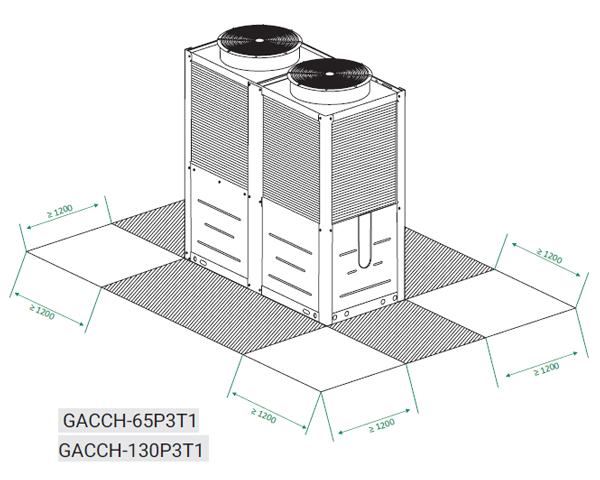

چیلر مدولار 18.5 تن گرین سری H در فشرده ترین ابعاد ممکن طراحی شده است. در شکل زیر می توانید فضای لازم برای نصب چیلر را مشاهد کنید.

انواع چیلر

از یک دیدگاه کلی می‌توان چیلرها را به دو دسته هواخنک و آب خنک تقسیم کرد. برای اینکه تفاوت این دو دسته را بدانیم لازم است ابتدا با یک سیکل ساده سرمایش آشنا شویم. یک سیکل ساده سرمایش از 4 جز اصلی تشکیل شده است:

• کمپرسور
• کندانسور
• اواپراتور
• شیر انبساطی

در چیلر مدولار اینورتر 10 تن مدیا، مبرد R-410 در این سیکل گردش می‌کند. مبرد در اواپراتور (یک مبدل حرارتی با راندمان بالا) حرارت آب را می‌گیرد و آن را مجددا خنک می‌کند تا در ساختمان گردش کرده و فضا را برای افراد خنک کند. این حرارت جذب شده در کندانسور به محیط پس داده می‌شود.

در چیلر های هوا خنک مبرد حرارت خود را در کندانسور هوایی مسقیما با هوای محیط مبادله می‌کند. کندانسور از یک مبدل حرارتی و یک یا چند فن تشکیل شده است. نمای شماتیک یک چیلر هواخنک را در زیر می بینید:

در چیلر های آب خنک، مبرد حرارت خود را در کندانسور آبی با آبی مبادله می‌کند که پیش از این در برج خنک کن، توسط هوای اطراف خنک شده است. بنا بر این در این سیستم ها یک جز اضافه می‌شود و آن برج خنک کن است. از این سیستم در آب و هوای با رطوبت بالا نمی‌توان استفاده کرد. نمای شماتیک یک چیلر آب خنک را در زیر می بینید.

چیلر مدولار 8.5 تن گرین سری H، یک چیلر هوا خنک است و امکان استفاده از آن در هر آب و هوایی (مناطق معتدل) وجود دارد.
