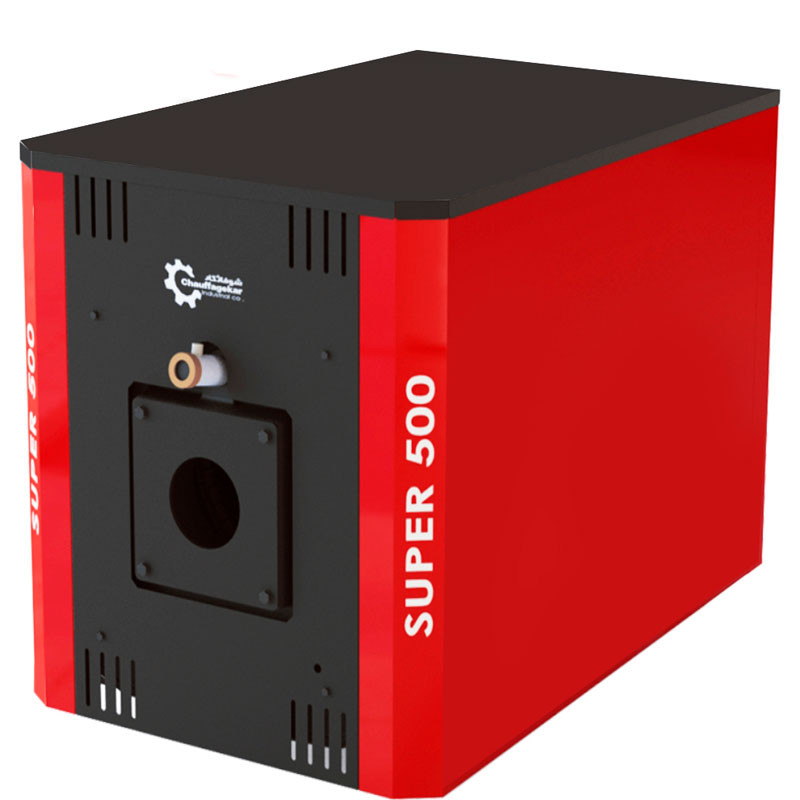

دیگ شوفاژکار 5 پره مدل سوپر 500
دریافت کننده :
* فیلدهای مورد نیاز
یا انصراف
نام محصول | دیگ آبگرم5 پره |
مدل دستگاه | SUPER S500-5 |
برند | شوفاژکار |
کشور سازنده | ایران |
خدمات و گارانتی | 10 سال گارانتی |
نوع دیگ بر اساس جنس | چدنی |
نوع دیگ بر اساس عملکرد | آبگرم (تا 90 درجه سانتیگراد) |
محدوده ظرفیت حرارتی دیگ (kCal/hr) | 130000 الی 160000 |
ظرفیت حرارت ورودی (kCal/h) | 139000 |
ظرفیت حرارت خروجی (kCal/h) | 124000 |
ابعاد دیگ با روپوش (mm) | 940 |
حجم آبگیری دیگ (lit) | 76 |
وزن دیگ (Kg) | 540 |
قطر دودکش دیگ (mm) | 208 |
فشار کاری دیگ (bar) | 4 |
کارخانه شوفاژکار تولید کننده دیگ های چدنی آبگرم قابل استفاده در موتورخانه سیستم های حرارت مرکزی شوفاژ و سیستم های سرمایشی جذبی می باشد. دیگ های سری سوپر500 ، جدیدترین محصول شوفاژکار بوده که در مدل های 5 الی 9 پره و در ظرفیت های 139000 الی 304000 کیلو کالری و در دو نوع دارای پنل کنترل آنالوگ و دارای پنل کنترل دیجیتال به بازار عرضه شده است.
طراحی
دیگ های شوفاژکار به صورت افقی مولتی پاس از آلیاژ چدن، با 3 پاس جداگانه حرکت دود و شعله می باشند که کانال های شعله و آب عمود برهم قرار دارند. پره های عقب از نوع Wet back بوده که خنک شونده با آب می باشند. دیگ های چدنی شوفاژکار همچنین مجهز به سیستم توزیع آب مولتی واتر جت، سپر حرارتی و نیز بدنه کاملا ایزوله می باشند که طراحی آن مطابق با پیشرفته ترین تکنولوژی موجود در جهان بوده که در بالابردن راندمان، کاهش مصرف سوخت و عمر طولانی دیگ بسیار موثر می باشد.
راندمان حراراتی
سطح دیگ های چدنی شوفاژکار در راستای افزایش سطح جذب حرارتی، مضرس و دارای فین های تبادل حرارتی می باشد. ابعاد محفظه احتراق نیز با شکل هندسی شعله هماهنگ بوده و مسیر شعله و آب نسبت به هم عمود و در خلاف جهت هم می باشند؛ این قابلیت، راندمان جذب حرارت دیگ های چدنی را در مقایسه با دیگ های غیر چدنی که سطوح صاف و مسیر شعله و آب موازی دارند، به طور چشمگیری افزایش داده که به تبع آن مصرف سوخت کاهش می یابد.
جنس دیگ
جنس دیگ های آبگرم شوفاژکار از چدن مخصوص آلیاژی و مقاوم در برابر حرارت، استهلاک، زنگ زدگی و خوردگی در مقابل مواد شیمیایی می باشد. همچنین به دلیل برخورداری از جنس بدنه یکنواخت، خوردگی های ترموکوپل (دو فلزی) در این دیگ ها به وجود نمی آید. سرویس های دوره ای و شستشوی املاح آب داخل دیگ، موجب خوردگی و پوسیدگی در بدنه این دیگ ها نمی شود.
حمل و نقل
دیگ های چدنی شوفاژکار به صورت پره ای تولید و ارسال می شود. عملیات مونتاژ و سرهم بندی دیگ ها در داخل موتورخانه مصرف کننده انجام می پذیرد.
لوله آب پخش کن
دیگ های چدنی شوفاژکار مجهز به یک لوله آب پخش کن از جنس پلی آمید بوده که در جلوی فلنچ آب برگشت به دیگ ، جهت توزیع یکنواخت آب و افزایش حرکت آب در کانال های عمودی نصب می گردد. این وسیله سبب تعادل حرارتی و کاهش شوک های حرارتی ناشی از ورود آب سرد به داخل دیگ داغ شده و در نتیجه باعث افزایش طول عمر دیگ می شود.
فوندانسیون
برای نصب صحیح و تراز بودن دیگ های چدنی شوفاژکار، پره های دیگ بر روی یک شاسی فولادی به یکدیگر مونتاژ می شوند.
سپر چدنی حرارتی
در قسمتی از سقف دیگ های شوفاژکار، صفحات چدنی نسوز نصب می گردند که باعث ایجاد یکنواختی و تعادل حراراتی در سقف دیگ می گردند و از ایجاد نقطه داغ در دیگ جلوگیری می کند. این امر می تواند سبب کاهش رسوب املاح شود.
عایقکاری
روپوش های فلزی دیگ های شوفاژکار با لایه های ضخیم پشم شیشه پوشانیده شده است. همچنین انواع عایق های بکار رفته در درب و مشعلگیرها، باعث کاهش اتلاف حرارت از بدنه دیگ شده و بدنبال آن مصرف سوخت نیز کاهش می یابد.
ضخامت بدنه و فشار کاری
دیگ های آبگرم شوفاژکار در مدل های سوپر300 و 400، سولار 300 و 400 و نیز مدل توربو، حداقل دارای ضخامت 6 میلی متر هستند. این دیگ ها به صورت پره ای در کارخانه تحت فشار 6 اتمسفر مورد تست قرار می گیرند؛ و پس از مونتاژ در محل استفاده قابلیت کارکردن تا فشار 4 اتمسفر را دارا می باشند. دیگ های 1300 سوپر هیت و استار دارای حداقل ضخامت بدنه 9 میلی متر می باشند. دیگ های 1300 سوپر هیت برای استفاده در فشار کاری 6 اتمسفر و دیگ 1300 استار برای استفاده در فشار کاری 10 اتمسفر طراحی و تولید شده اند. بیشینه دمای کارکرد تمامی دیگ های چدنی آبگرم شوفاژکار، 105 درجه سانتی گراد می باشد.
محاسبه ظرفیت مورد نیاز
ظرفیت های مختلف دیگ شوفاژکار متناسب با متراژ ساختمان های مختلف مورد استفاده قرار می گیرد. به صورت یک راهنمای کلی؛ برای محاسبه سرانگشتی بار گرمایشی مورد نیاز یک ساختمان در شهر تهران و سایر نقاطی که اقلیمی مشابه به آن دارند (شهرهایی که در آنها سردترین دمای زمستان از منفی 5 تجاوز نمی کند)، می توانید متراژ کل بنا در عددی بین 150 الی 200 ضرب کنید و بار گرمایشی مورد نیاز برای ساختمان را بر حسب کیلو کالری در ساعت بدست آورید. بر این اساس، دیگ شوفاژکار مدل سوپر 300 در ظرفیت 5 پره، برای استفاده در یک ساختمان به مساحت حداکثر 220 متر مربع مناسب می باشد.
